몇일전부터 고민고민... 다리떨기를 시작하다...

드뎌 구입했다...   구입해서 도착까지 1주 조금 넘게 걸렸다...

이 제품은 사용자가 직접 조립을 해야하는 방식이다... 구찮게시리.... 그래도 뭐 이까이꺼....

자자 언능 빡스개봉을...

깔끔하다... 중국이 정말 많이 바뀐듯하다....

알맹이만 모아보았다...  설명서가.... 음... 엄따.. 역시 깔끔하다..... ㅠㅠ

유투브나 공식 홈페이지에 가면 자세한 조립설명서가 있다....

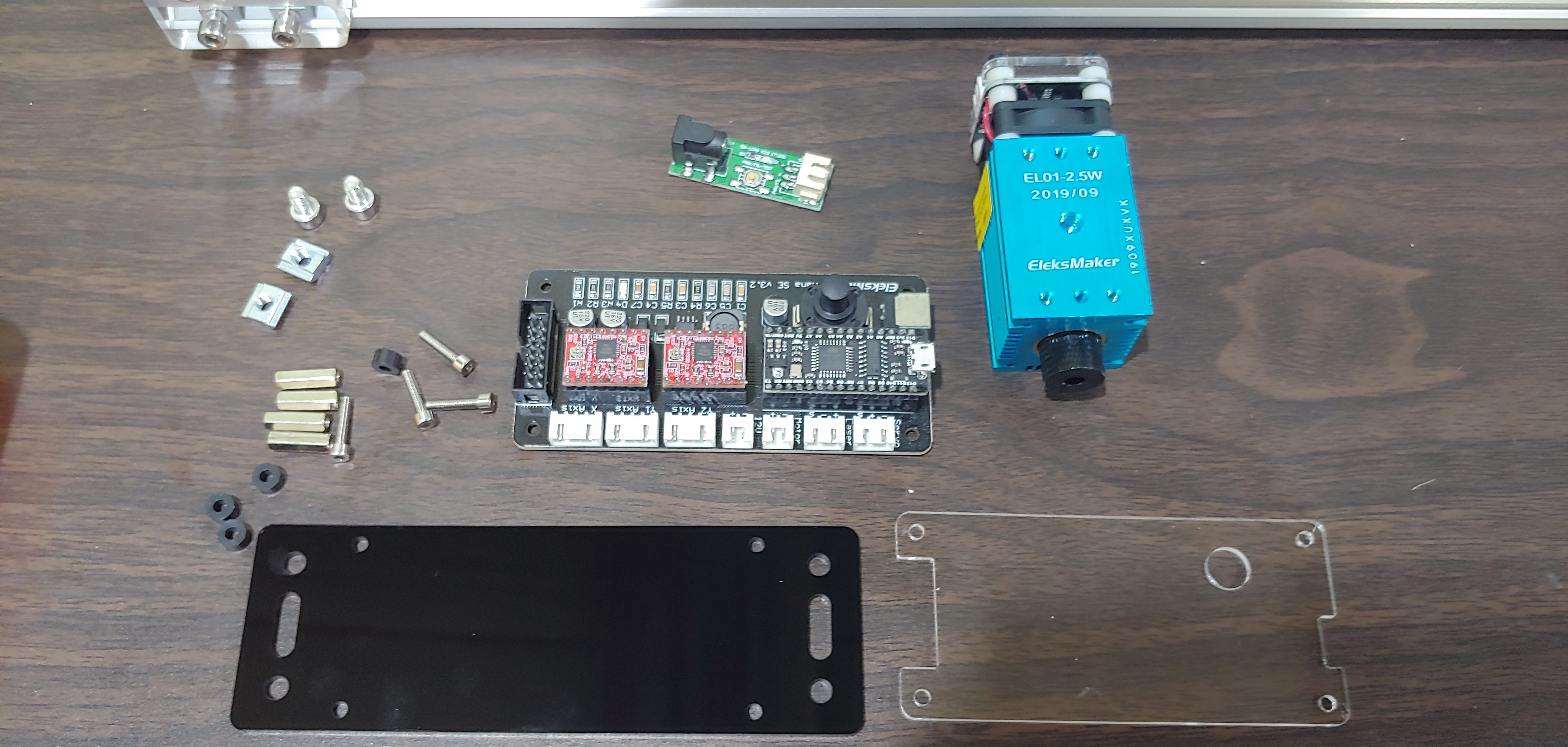

가장 중요한 컨트롤러.... 좌측이 atmel cpu를 사용한 제어부이며...  우측 2개는 모터 드라이버 같다..

다음으로 중요한 모터... BLDC 모터인거 같음... 메이커는 모름... 걍 Eleksmaker...

본격적으로 조립을....

모터에 피니언기어를 살짝 물려둔다... 나중에 모터를 프레임에 장착하면서 다시 조절해야하니 살짝만 조임...

Y축은 2개의 모터가 담당한다... 아크릴에 모터 및 롤러를 조립해줌... 롤러를 고정할때 위쪽 두개는 잘 조여주고

아래쪽 두개는 프레임에 장착할때 다시 조절을 해줘야하니 살짝만 조여준다.

두개의 똑같은 프레임에 위아래 롤러가 헐겁지 않도록 붙잡아 두고 아랫쪽 나사를 돌려 고정을 한다..

프레임 양 끝이 날카로우니 손을 조심... 면치기좀 해서주지.. 에잉.... 또 피를 봄...ㅠㅠ

위에서 수직으로 볼때 피니언기어가 프레임 센터에오게 위치를 잡아주고 뻔데기? 나사를 조여준다.

프레임 양끝에 벨트를 잡아주는 부품인데 나사를 긴것으로 조립해야함...   아무생각없이 이뿌게 한다고 길이 맞는걸로 조립해놨다가 다시 분해 조립...

벨트 텐션에 관해서는 잘 모름....ㅠㅠ  그냥 늘어지지 않게만 당겨주고 고정을 한다.

엑스축 모터와 레이져모듈 홀더...

레이져모듈 홀더는 레이져모듈에 따라 고정하는 구멍이 다른것 같음..

나는 2500mW... 그냥 2.5W 짜리인데 웬지 크게 보이려고 2500mW라고 적혀있음...

여기까지 조립하면 다한거임...

프레임 4곳에 고무발을 고정시켜주고... 이것두 나사길이 확인.. 이번엔 짧은놈으로...

Y축을 먼저 조립한다... 직각을 봐야하는데 그냥 눈대중으로.... ㅠㅠ

모터헤드는 둘다 바깥쪽을 향하게 한다.

X축 조립... 간단하다 나사로 고정하면 됨

컨트롤러는 웹상에 있는 설명서 모양과 조금 다르지만 뭐.. 거기서 거기지..

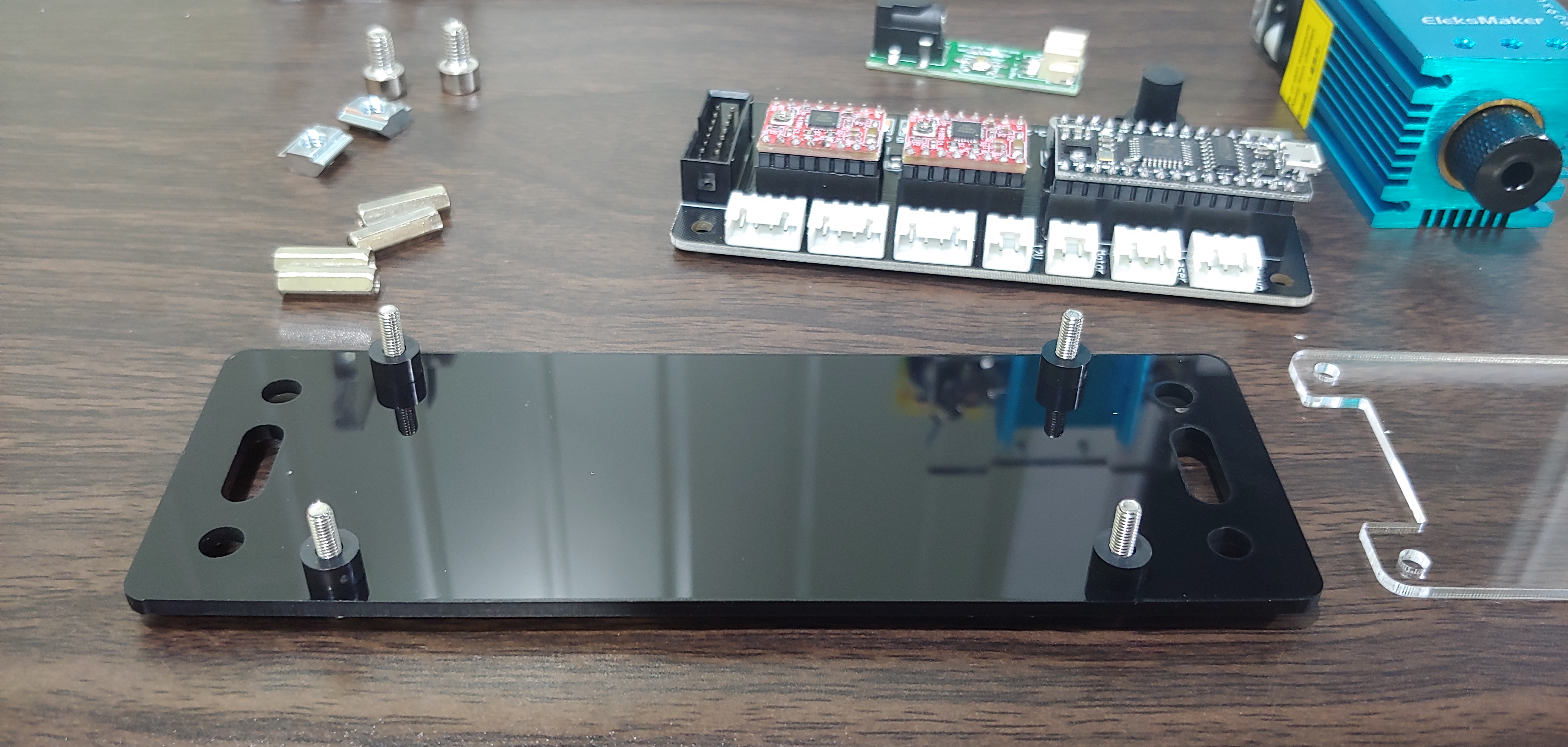

베이스 아래쪽에 나사 낑구고 보드랑 베이스 띄워 놓으려 플라스틱 오링을 낑구고...

컨트롤러 올려놓고 서포트 낑구고 잴 위에 우측 투명 아크릴을 고정한다.

조립공구는 기본 육각렌치가 들어있지만... 위의 공구가 있으면 훨씬 쉽다.. 너트잡아줘야할 뻰찌나... 벨트 잘라줘야할

가위....  나사 길이가 헷갈려 켈리퍼스 등등이 필요하다.

수고했어 공구들아...ㅎㅎㅎ

다 조립하고 남은 부품들이다... 왼쪽 쫄대는 어디에 쓰이는건지...???

쪽PCB는 전원변환 보드같은디...

남은 볼트류들.... 역시나 조립을 하면 부품이 남는 전설.....??  그냥 여분으로 넣어준것 같음.

선연결은 모양이 있어서 그냥 쉽게 연결해주면 된다.

컨트롤러 위치 및 선 정리는 운영을 해보면서 정리해야할듯...

전원을 넣고 컨트롤러의 전원스위치를 눌러주면 불이 빤짝거림....

여기까지....ㅠㅠ

계획상으로는 뭔가 하나 지져봐야 하는데 컴터에 응용프로그램이 설치가 않되어...

컴터 포멧을.....ㅠㅠ

이제 뭘해야하나...ㅎㅎㅎ
