테스트 목적 : 앰프의 주파수응답 특성 확인.

테스트 방법 :

1. DAC의 출력을 컴퓨터의 LINE_IN을 통해 녹음하여 기본 특성파악

(1Hz square, 400Hz sine, 400Hz square, 4KHz sine, white noise, pink noise)

2. DAC와 컴퓨터의 LINE_IN 사이에 앰프를 넣어 변화된 특성확인

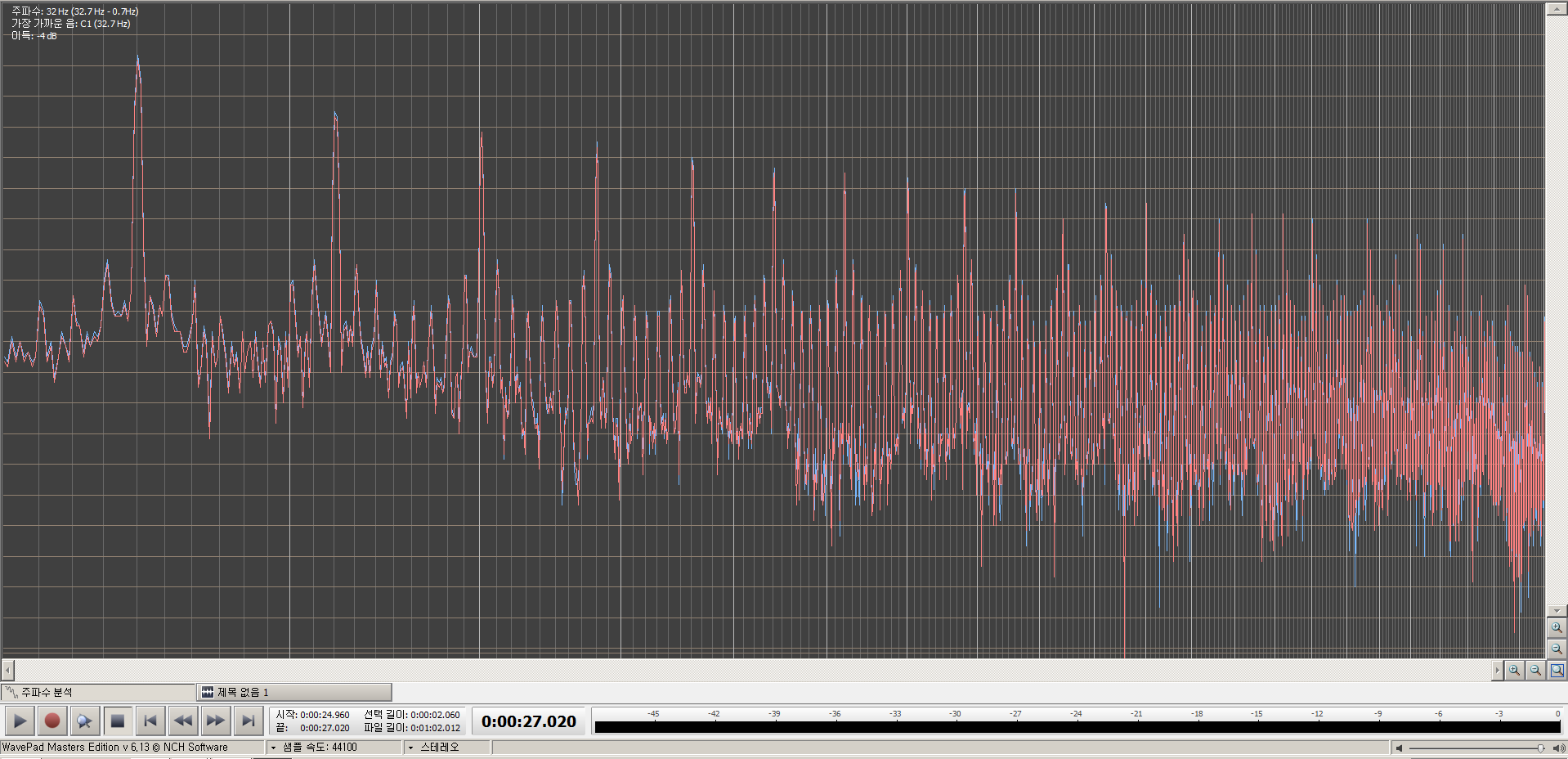

기본출력파형 순서대로.. 1Hz, 400Hz, ....

각 파형별로 2초씩 FFT

아따 많키도 해라... 따로 정리해야할듯....ㅠㅠ

중간에 AD844 헤드폰 앰프를 넣고 앰프 출력은 최대로 하고 DAC 볼륨을 조절하여 기본 파형을 측정할때와

같은 레벨로 조절하여 분석

타임라인에서 1분짜리를 전체화면으로 보면 큰 차이가 않보인다.

하지만....

위의 6개 파형은 기본 dac출력에 앰프를 추가한 것이다.

주파수 변환을 해도 자세히 보지 않으면 크게 다른점을 모르겠다.

이걸 어떻게 비교해야하나.....ㅠㅠ

사진을 옆으로 붙여 비교하면...

전체적으로 노이즈플로어가 올라갔다.

이것도 마찬가지

하드웨어는 내가 만든 DAC(BB PCM2704)로 재생, -> 컴퓨터사운드카드의 LINE IN으로 셋팅

좌는 톤제너레이터 에서 우측은 팟플레이어에서 같은 400Hz sine파형을 재생하고 주파수변환(FFT)을 하였다.

재생파일에 문제가 있는게 아니고 재생플레이어에따라 파형의 노이즈가 다르게 생긴다.

퇴근 후 항상 유투브 DIY 영상을 보다가 하고싶은거 하는....

예전에는 간단히 해보았는데..

이번엔 좀 이뿌게 해보자 해서...

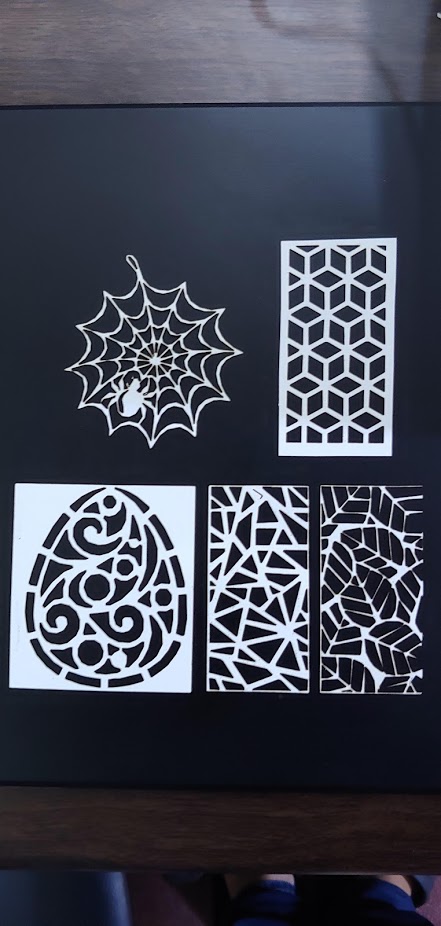

종이 말고 시트지(한쪽은 접착테잎)로 이뿐 패턴을 뽑아서...

파이프에 말아서 +12Vdc걸고  전원  ON!!!!!

패턴이 복잡하고 파이프에 하다보니 잘 떨어져 망함....ㅠㅠ

다시 간단한 패턴으로...

동영상은...

부글부글부글....

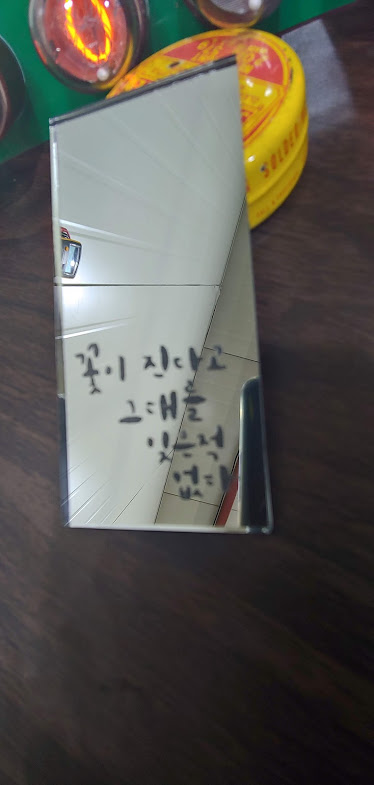

결과물..

이것도  마킹테잎이 잘 않붙었는지 한쪽이 좀 애매하게 되었다...

침전물....ㄷㄷ

표면에 살짝살짝하는 애칭은 쉽게 되는데 좀 깊고 이뿌게 되는건 더 해봐야 할듯...

친구가 있으면 좋겠다 해서 3개 구입....

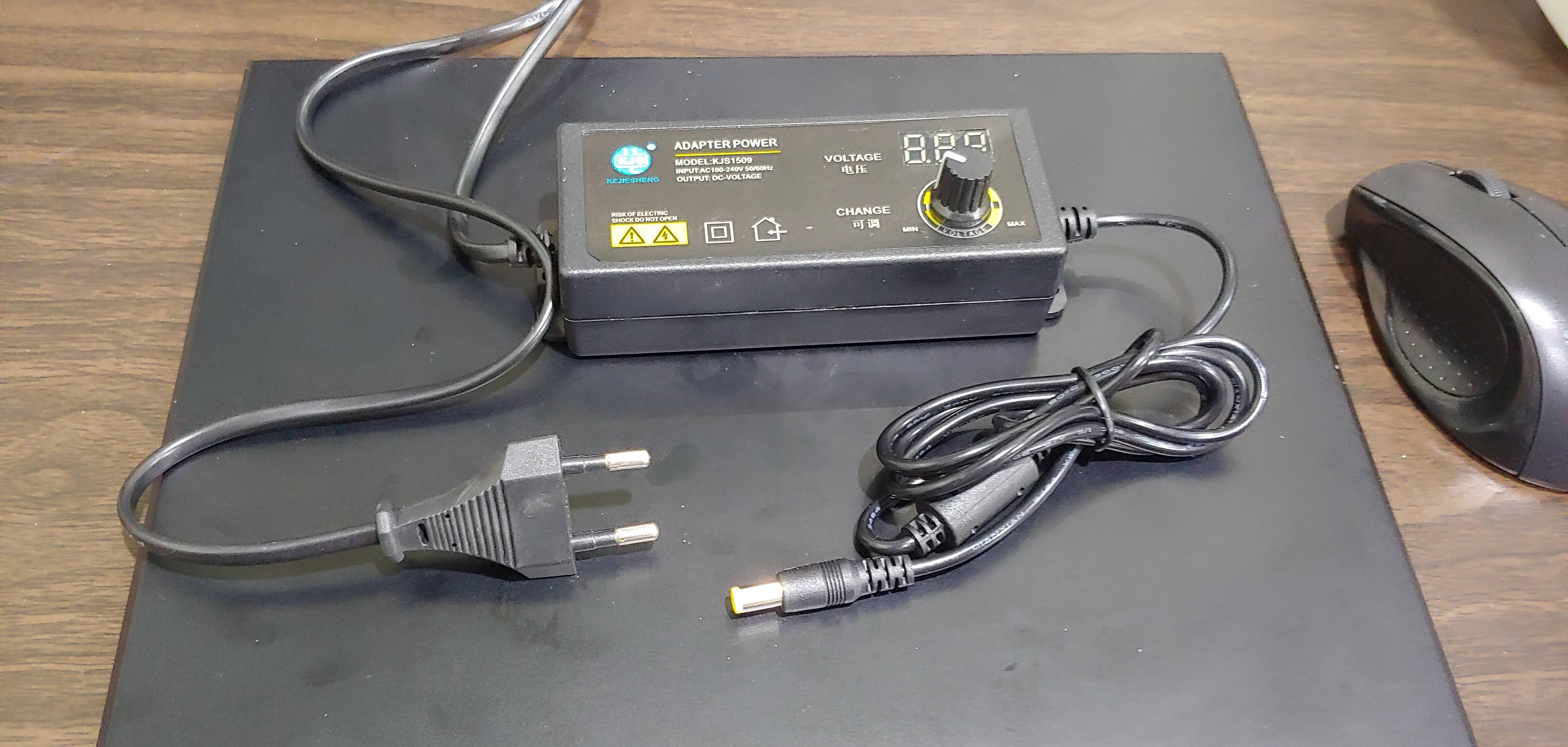

아답타 소켓모양이라 집개로 바꿈.....

3.3V~24Vdc 까지 가변이 가능하다.

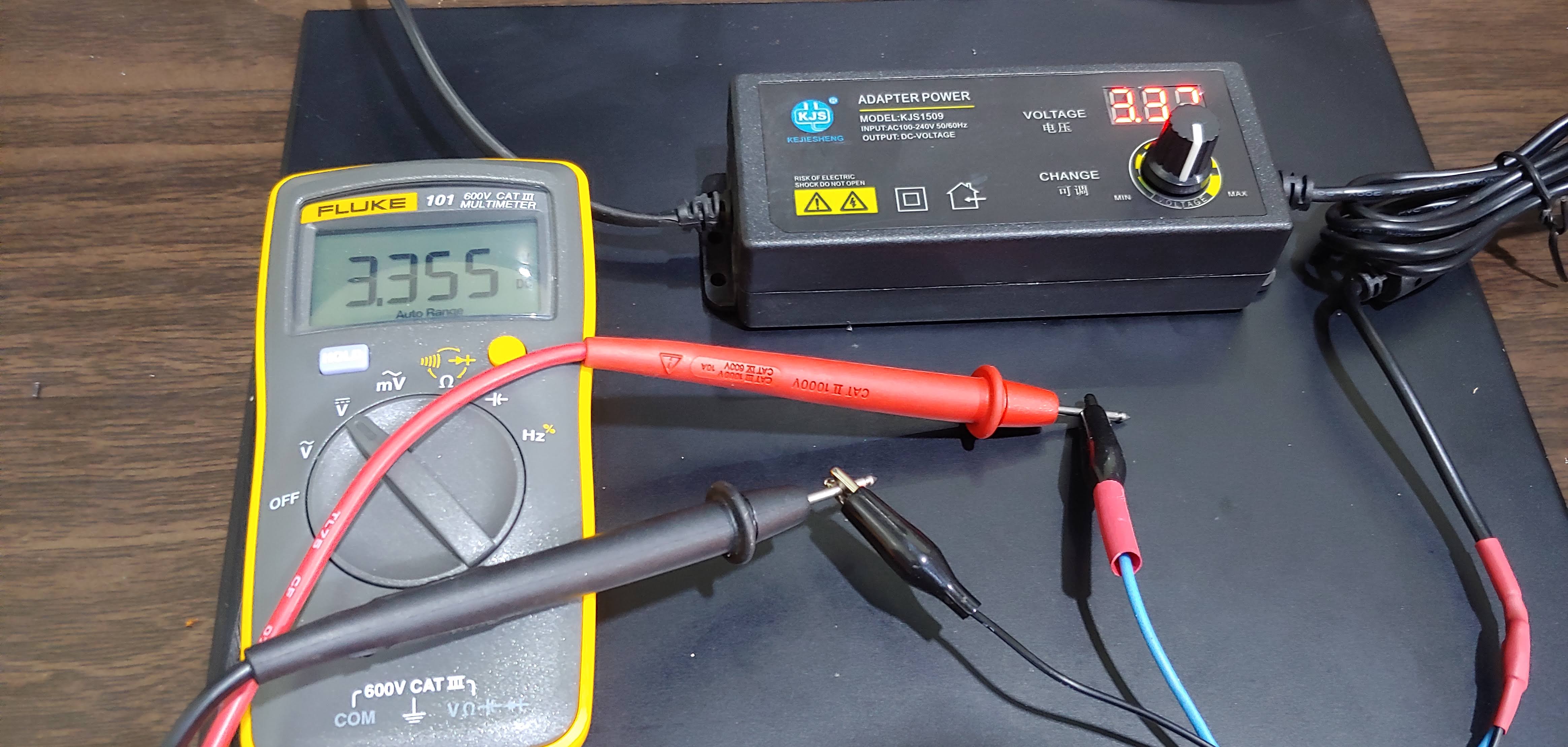

저전압에서는 소숫점 1자리까지 잘 맞는데 전압이 높아질수록 잘 않맞는다.

휴대용이라.. 간단한 테스트용으로 사용하면 딱일듯

전압은 테스트 해보았는데 전류는 확인 못해봄... 2.5A

만오천원

앞으로 테스트하기 위해

1. 음원 소스

2. 디코더(DAC),디코딩 툴

3. 레퍼런스 앰프 이다...

자 그럼 음원소스부터...

NCH Tone Generator로 몇몇 사인파를 생성하였다.

스퀘어파형은 DAC나 앰프의 응답속도를 보려고 생성했으며, 싱글톤은 하모닉 성분을 보려 생성,

노이즈는 전대역의(20~20KHz) 응답특성을 보려고 생성했다.

워낙 소리에 관해서 평가는 개인적인 주관이라 최대한 파형의 수치적 특성으로 분석을 해보겠다.

400Hz Sine파형(싱글톤)

화이트 노이즈 파형...

싱글톤 같은경우 주파수스펙트럼으로 보면 깔끔하지 않다 하모닉은 아닌듯하고... 노이즈 같고..

그래서 그냥 컴터의 오디오카드 성능이 별로여서 그런줄 알았는데...

검색을 조금해보니 몇몇 사이트에서 이런 파형을 제공해주더....

웹에서 받은 파형을 다운받아 분석해보니... 깔끔하다....

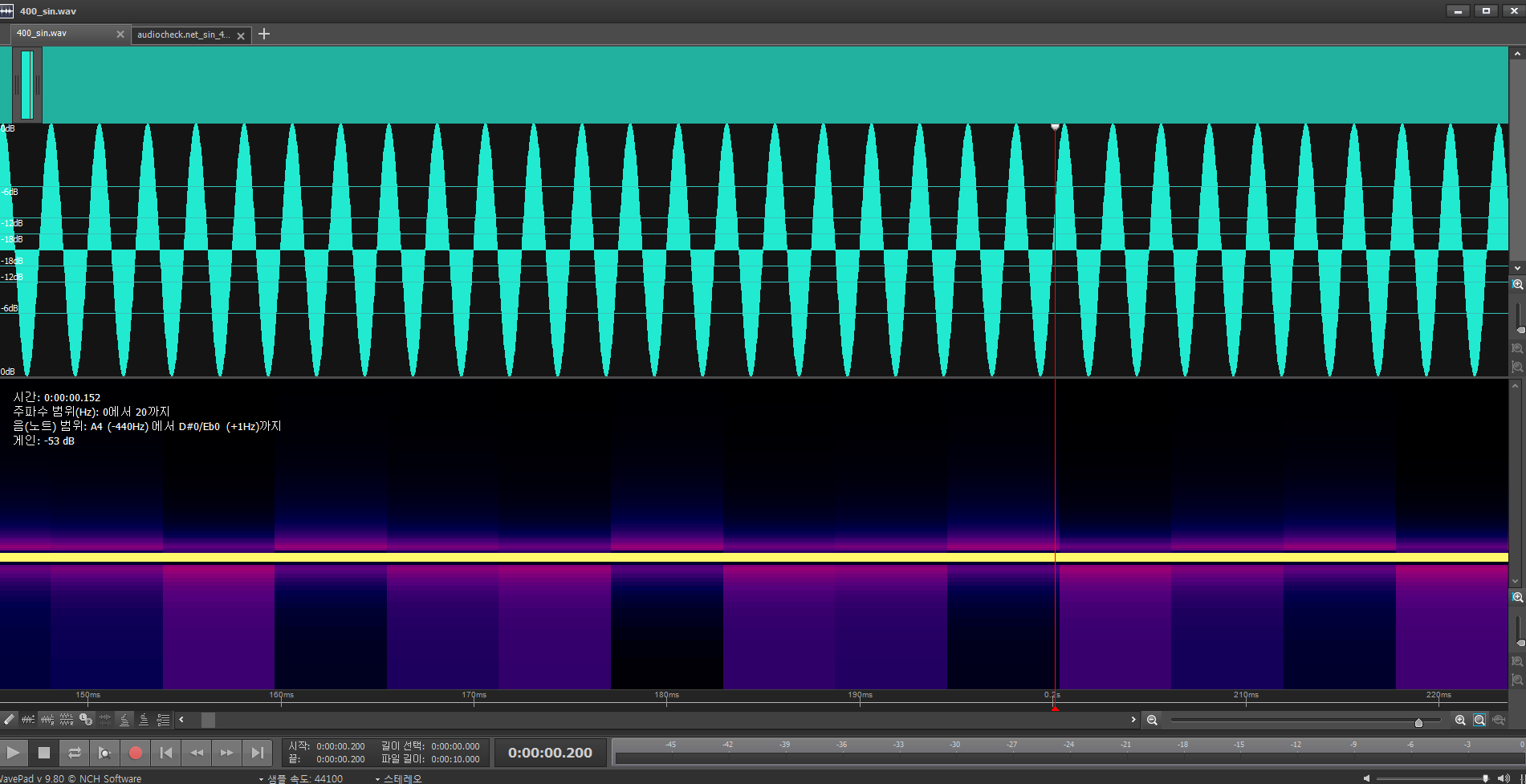

Tone GEN

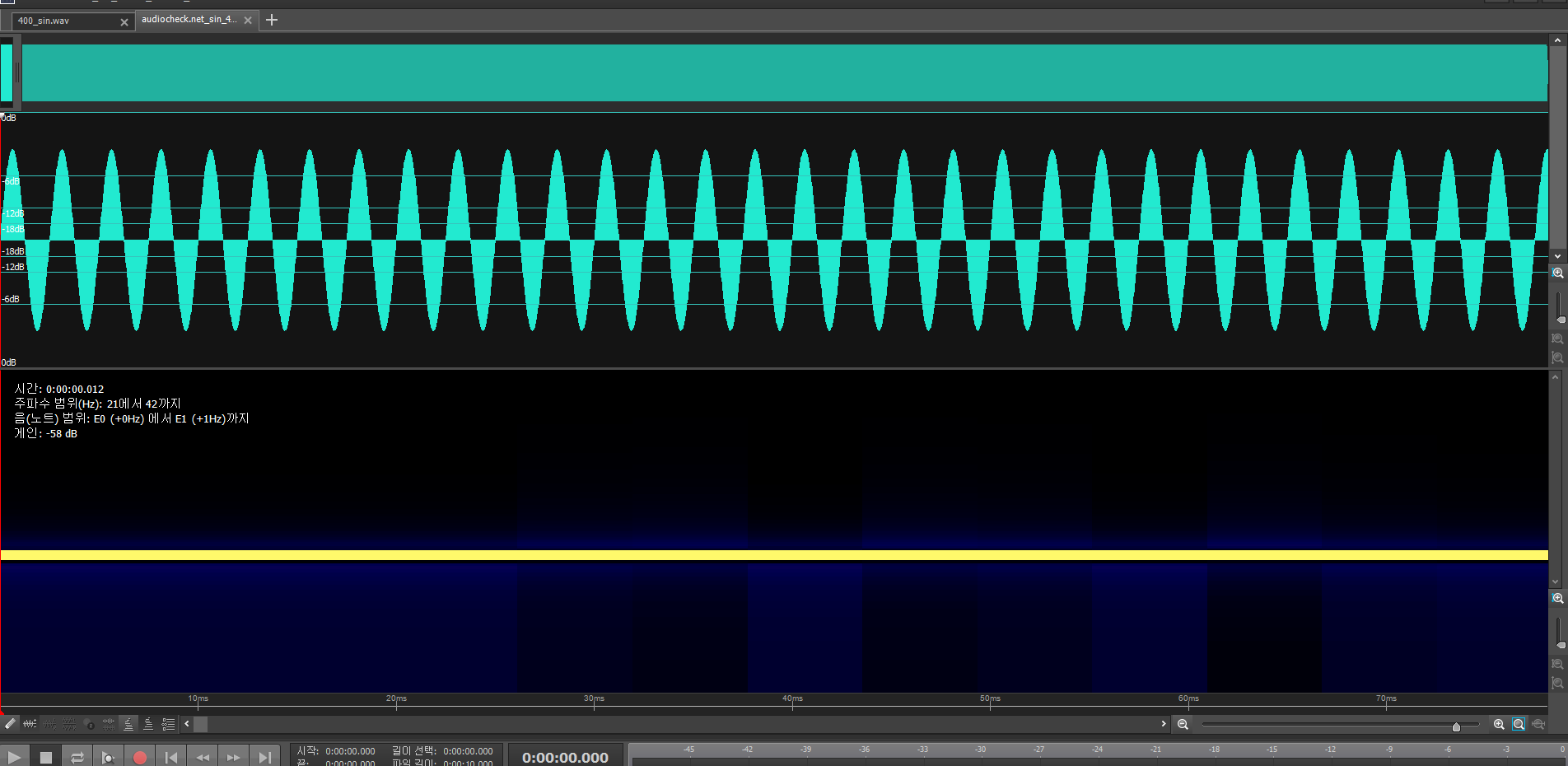

웹에서 받은파일

시간축 아래 퍼런표시(로그스팩트럼머시기...-_-;;)도 다르게 보이고

출력레벨을 다르게하여 생성해서 그런건 아닌거 같고...  우야뜬 이렇게 보면 잘 구분이 않가지만...

이걸 FFT하면 확연히 보인다.

Tone Gen 400Hz 사인파형.

웹에서 다운받은 400Hz 사인파형.

이유는 차차 알아보기로 하고 일딴

소스 테스트 및 구하기 완료!!!!!

스팩트럼아날라이져... 시그널제너레이터.... 네트워크아날라이져...

일 특성상 고가의 여러 계측기를 사용하다 본격적으로 오디오에 관심을 가지게 되어

오디오 아날라이져가 있으면 좋겠다... 하다가...

분명히 컴에서도 구현이 될거야.. 될거야... 찾아봐야지 하다... 몇년이 지났는지 모르겠네..

툴을 하나 다운받고 사용해보니 20년 가까이 된 툴이네....

FFT, 주파수응답...

주파수대역별 측정받는 디바이스의 특성을 보는게 필요한데 오늘에서야!!!!

해봤음...  오늘 처음...

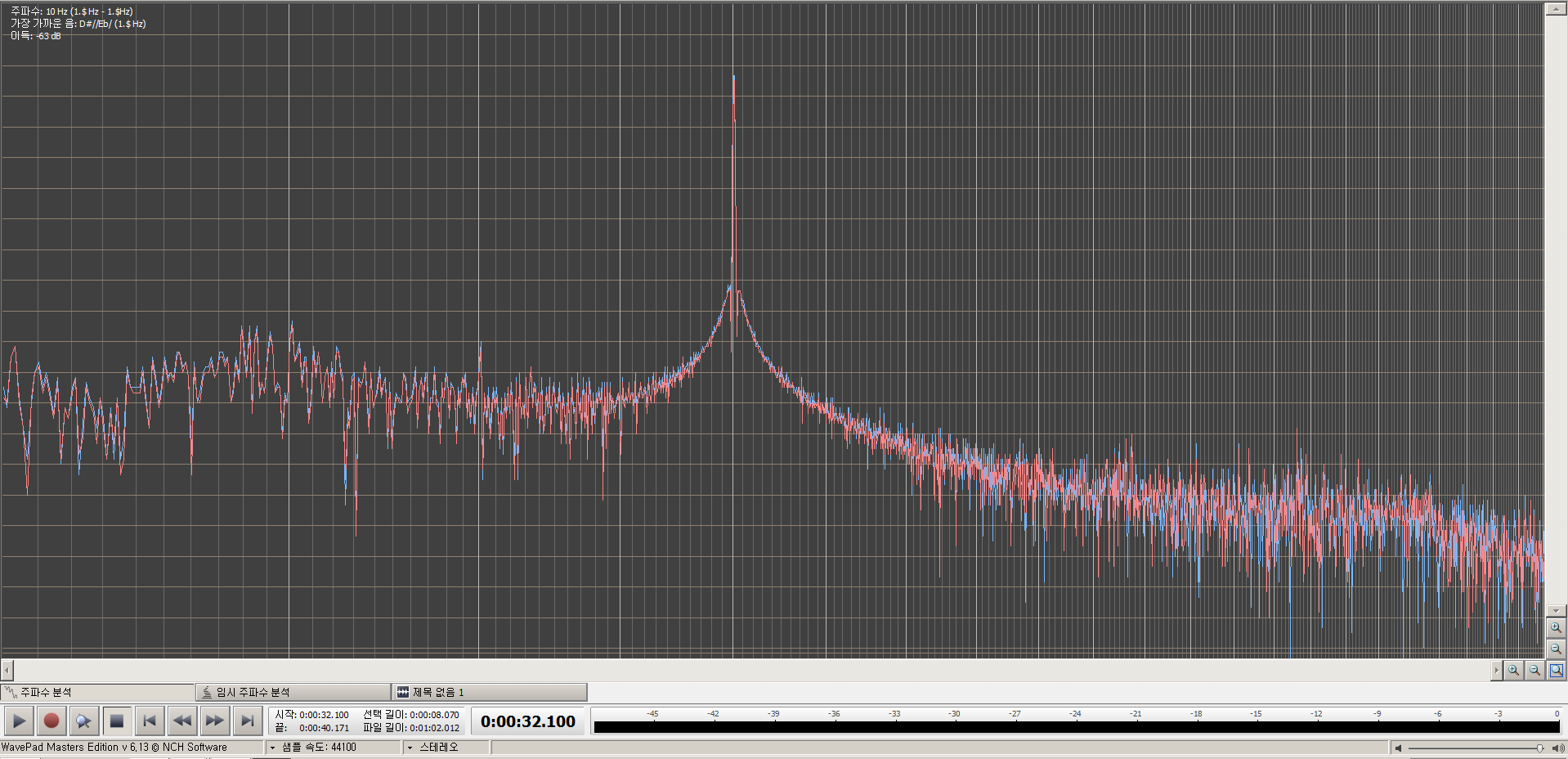

외부DAC 에서 200Hz 싱글톤을 쏴서 컴퓨터 라인인 포트로 받아서 FFT 변환한 그래프...

컴퓨터에서 200Hz 싱글톤을 쏴서 외부DAC 라인인 포트로 받아서 FFT 변환한 그래프..

내 상식으로는 외부DAC의 파형이 깨끗하다... S/N

3rd 하모닉의 파형을 비교해보면 S/N도 않좋고 사이드로브도 크고...

우야뜬 또 재미난게 생겼군...ㅋㅋㅋ

그래프 하나더...

LG G7에서 200Hz 싱글톤을 쏴서 컴퓨터 라인인 포트로 받아서 FFT 변환한 그래프...

노이즈 FLOOR가 가장 낮다...

정확한 분석을 위해 케이블과 전용 LINE-IN 장비를 찾아서...ㅎㅎ

알미늄 아노다이징

회전시키고 멍때리기

\15,000

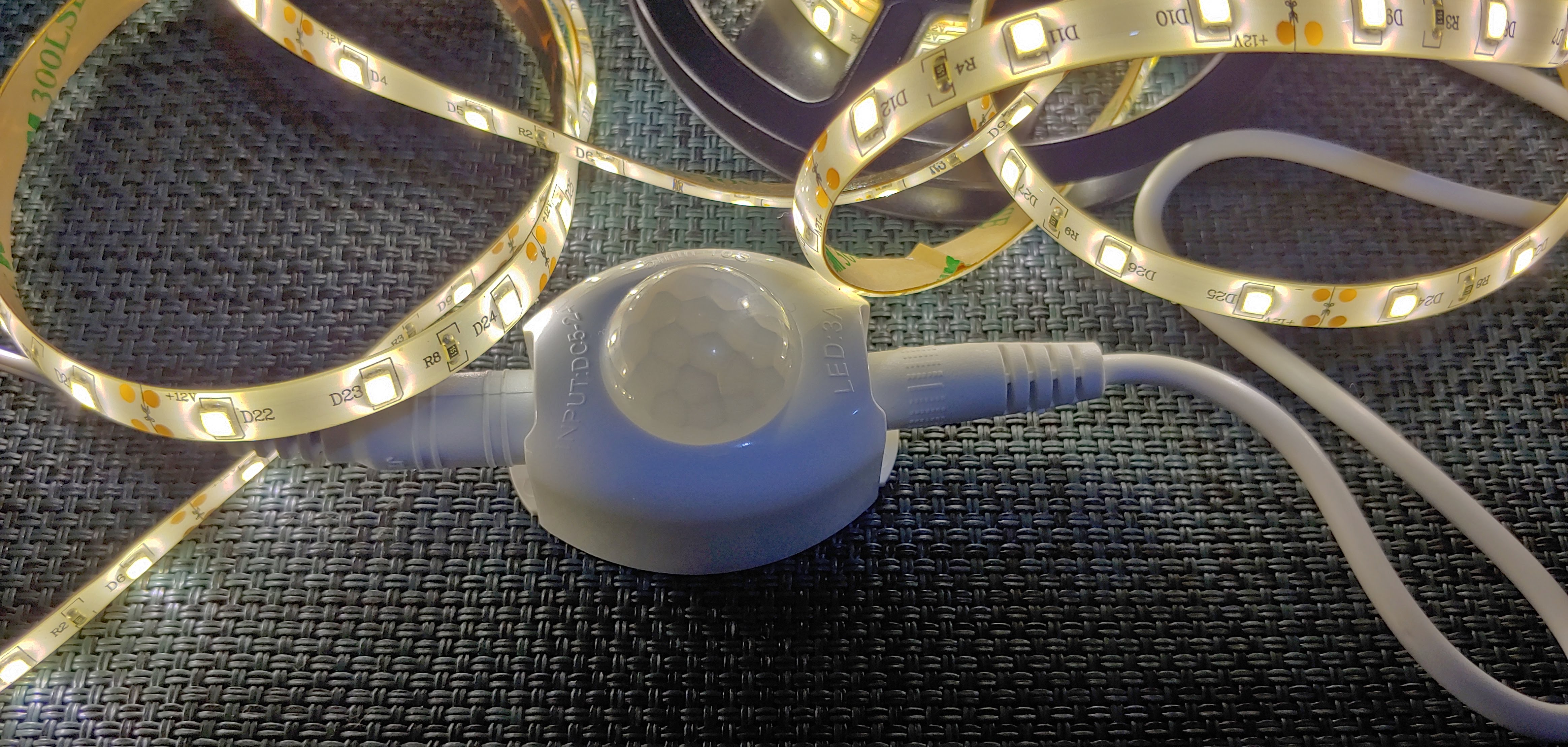

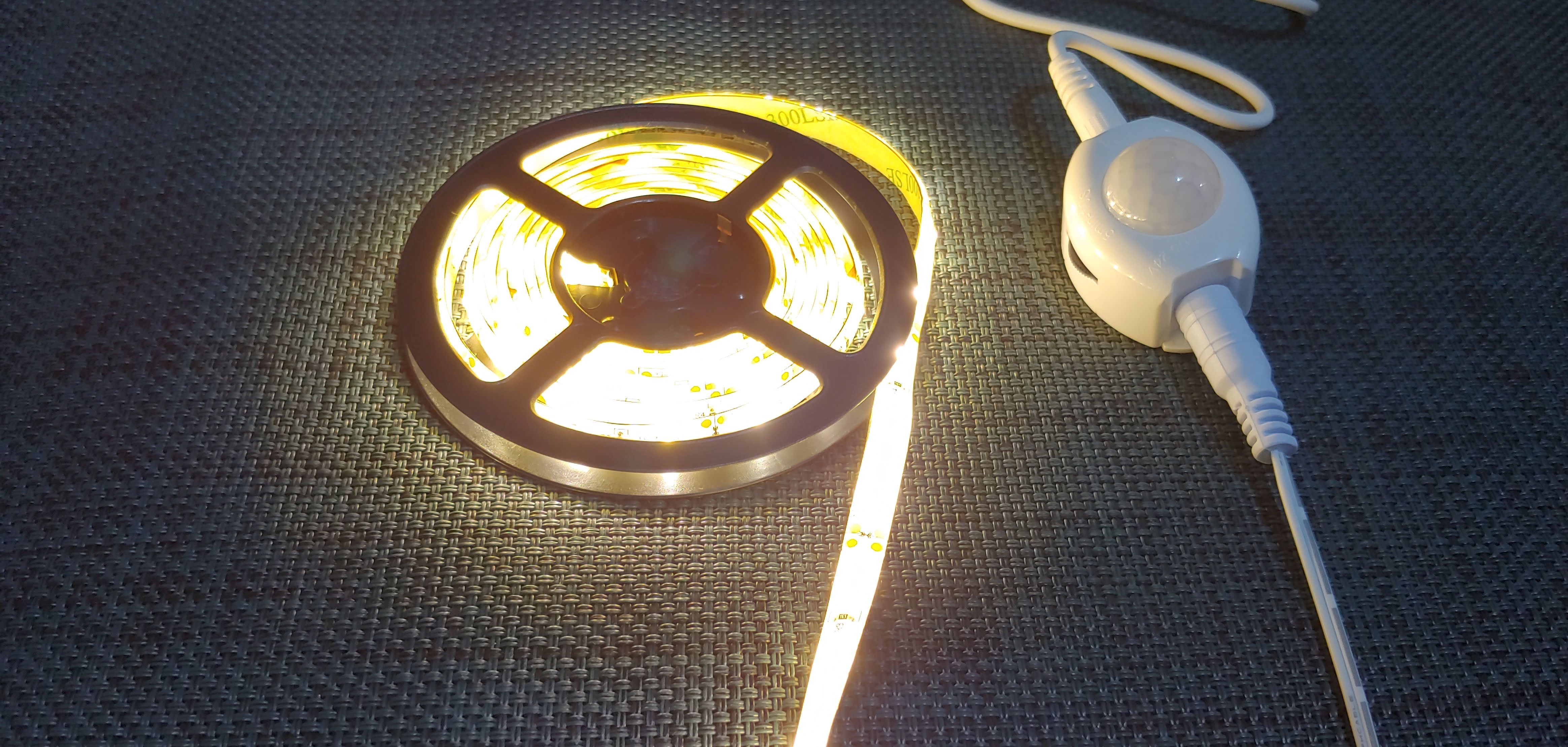

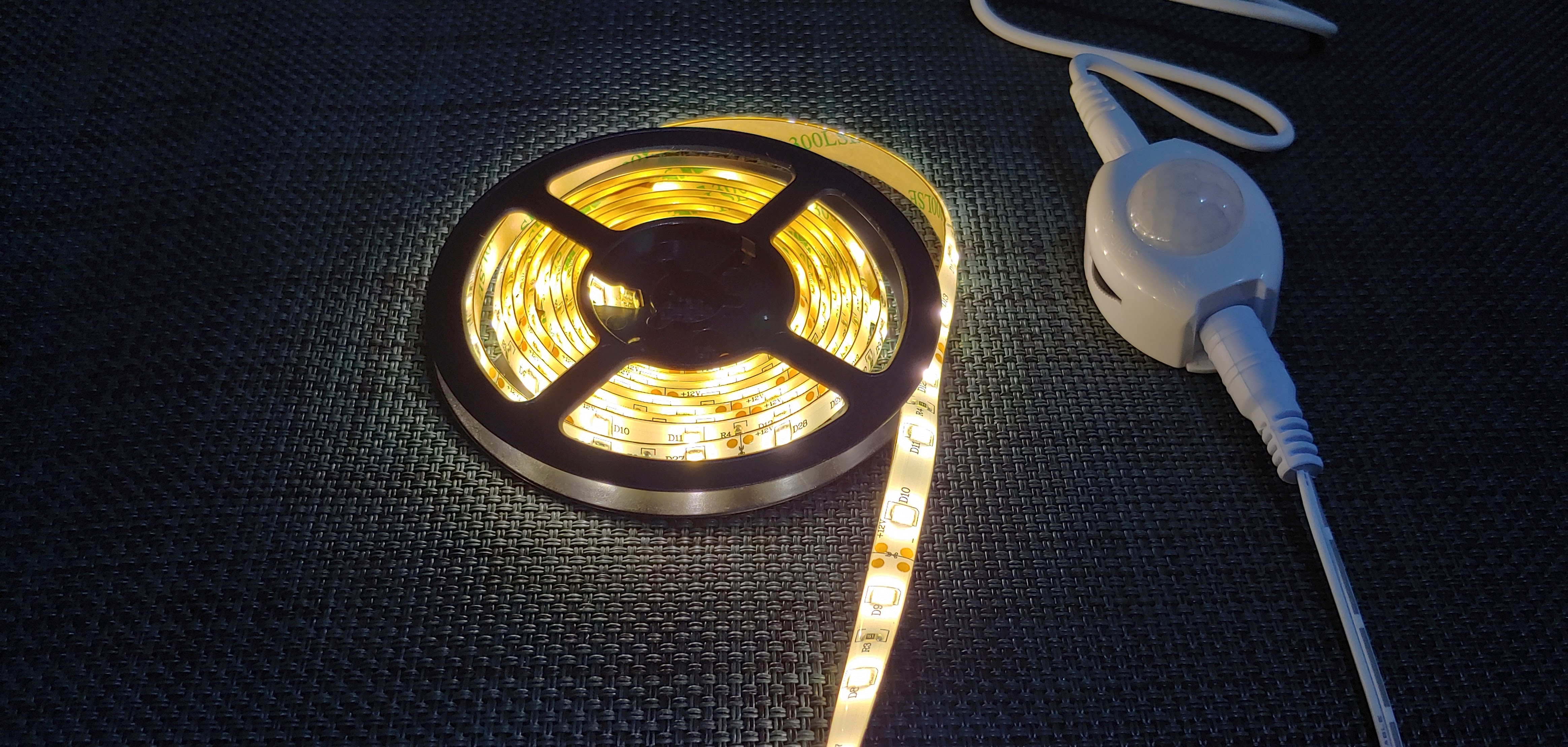

PIR(Passive Infrated Sensor) 센서 조명, 적외선 센서로 어두운 곳에서도 잘 감지됨

전원 input, output이 잘못 마킹이 되어있음

꺼지는 시간 10초~5분

12Vdc 아답타전원

침대프레임 아래쪽에 설치

양면테입

LED조명 길이 2미터

\15,000

광군절? 11월11일...  알리익스프레스에서 세일을 하여 웬지 않사면 손해인듯한 부품들을 샀다...

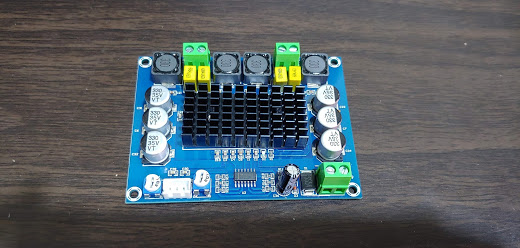

잠깐 전원을 연결하여 스피커 하나 울려봤는데 나름 소리가 조타...

손좀 보면 게안을듯 하다... 혹시나 하여 짝퉁부품 사용한게 아닐까 하고 방열판을 제거해봄...

카피하려면 마킹까지 카피하것지... 의심해도 소용이 없다는...

발란스 타입에 3cell 까지 충전가능... 예전에 비해 가격이 많이 떨어졌음...

추운 겨울날 집에서 깨작깨작 해야것네...

아직 반도 안도착했다능..ㅎㅎ

부식시킬 철에(+) 마스킹테입을 붙이고 반대쪽에는 그냥 철(-)을 소금물에 담그고 양단에 직류전압을 걸어준다.

셋팅에 따라 결과물이 마이 달라질것 같음...

좌측에 있는것이 마스킹테입을 붙이고 부식이 된 철.... 아니 스덴이다.... 스테인레스...

철인줄 알았는데 스덴 이었음... 철이면 더 잘될듯...

에폭시로 이뿐 머시기좀 만들어본다고 사둔지 3년이 지난것 같다...

이제서야 꺼네서 테스트를 해보았는데 눈대중으로 경화재와 모재를 섞어서 그런지 기포가 많이 발생되었다.

진공챔버가 약해서 그런건지 비율을 잘못맞춘건지....
