4번째.... 손님...
돈보다 술!!! 형이 술을 사주며 바리바리 싸준 물건....
#1....
일딴 메뉴얼
204_mk1[829].pdf

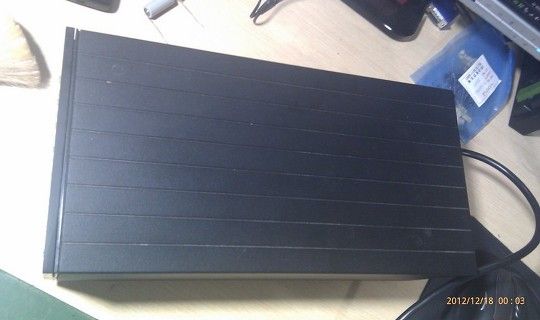

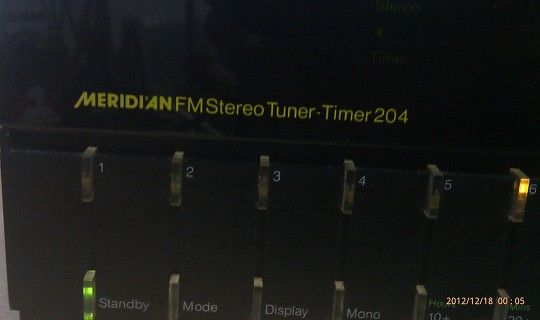

메르디안 FM 스테레오 튜너...

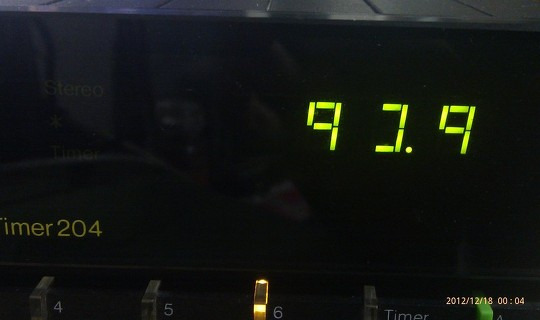

자.. 이넘의 증상이다.... 가운데 7segment 가운데 불이 않들어온다...
형에게 전부터 이야기를 들었는데... 이렇게 대답했지..
'ㅇㅇ 거 부품 갈면데여...ㅎㅎ'

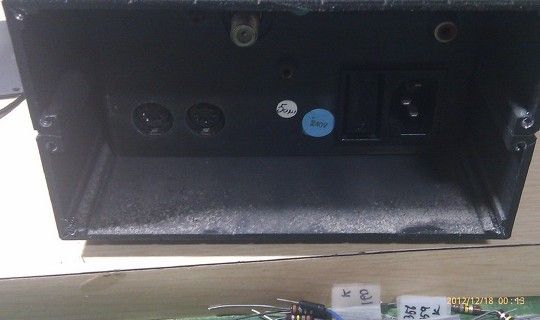

자 일딴 분해.... 쌓여있는 먼지... 호호.. 이것만 닦아두 잘했다는 이야기 들을듯 헌데!!

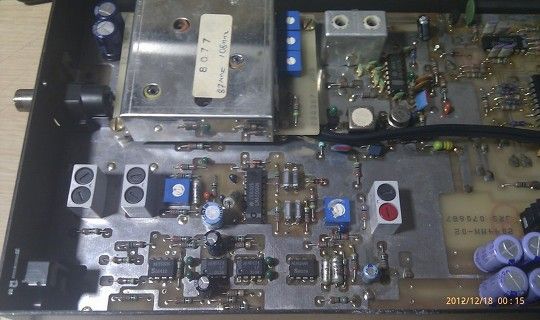

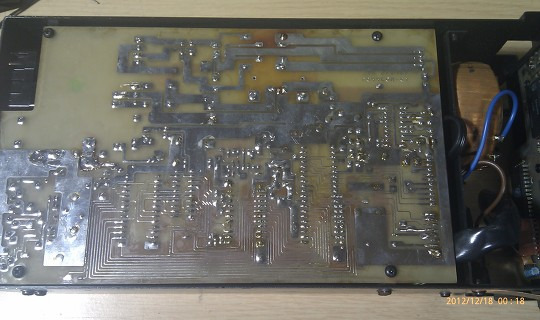

기판은 총 3장이다... 윗쪽에 수신기, 아랫쪽에 전원회로 및 제어부, 전면에 디스플레이부..
정말 빈티지스럽따...

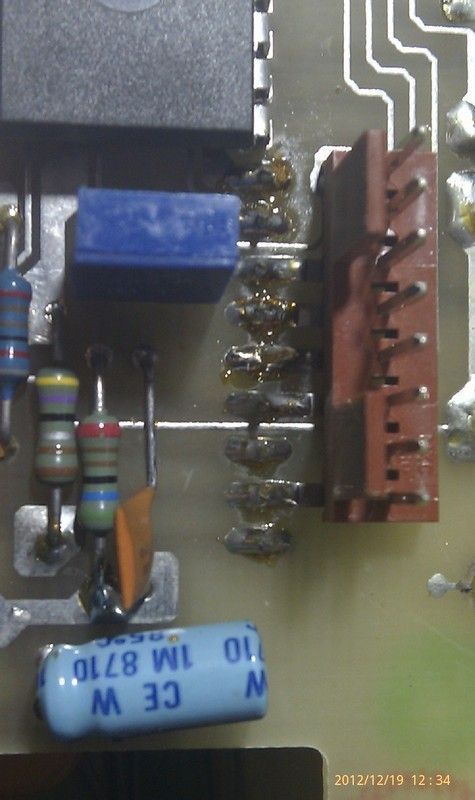

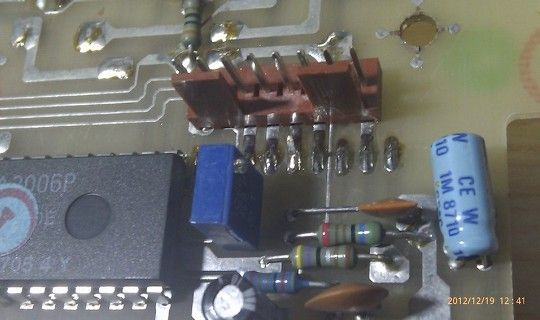

일딴 문제가 되는 전면 디스플레이부 땜질 강화...
플럭스가 너무 많아두 않조치... 세척세척...
빤짝 빤짝..ㅎㅎㅎ
자.. 연결을 해보자... .... ....
또...똑같다... 흠... 그럼 부품 교체!!!
-_-;;; 아... 주문형이다... 제어방식도 표준스럽지 않고... 일딴 모냥 자체가 주문형...

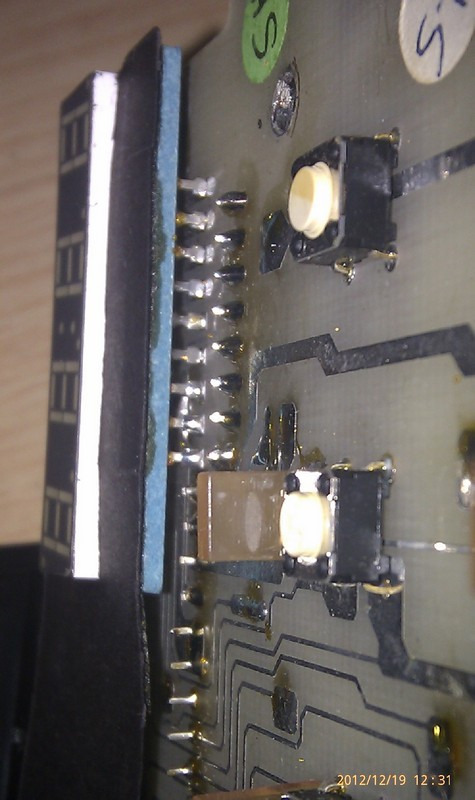

7세그먼트 뒷쪽에 따로 제어 껌딱지 붙어있고... 숫자 4개가 일체형... 아아.. 망해따~~!!!!
그 와중에....
뚱!!!!

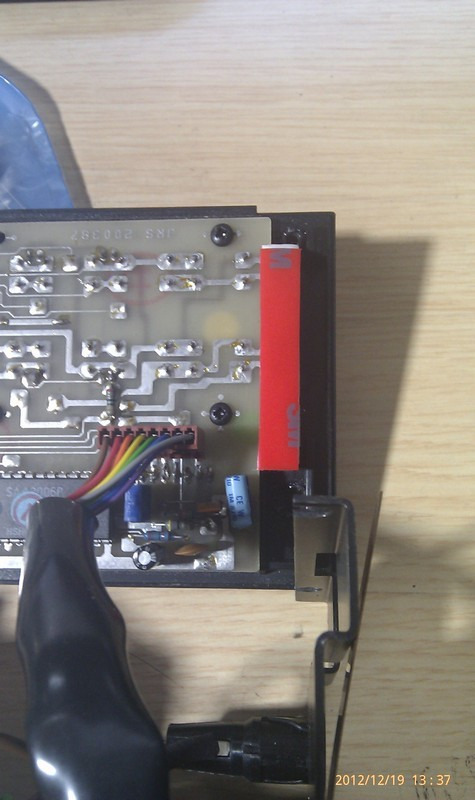

서포트 뿌러짐... 헐.. -_-;;; 큰일이다... 큰일이다....
형한테 기기포기 각서두 않받았는데.... .... ... 큰일....
일딴 '매우' 좋고 강력한 3M 테입으로 마물.... 아아...
#1번 수정 불가.... 거기에 뿐질러 먹고... 청소 깔끔히 해서 보내야 할득....
헐.. 오늘 협박 문자가 와따..흑흑....
더 자세히 설명...

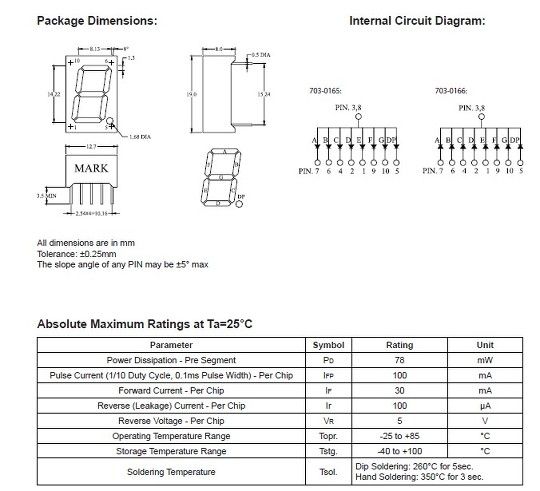

보통 7segment 는 아래의 그림처럼 1개 혹은 두개로 구성되어있고..
표준은 거의 비슷하다 7개의 led를 하나씩 제어하여 숫자로 표시하는거시다....
혹 세그먼트 갯수가 많아지면 모듈로 구성을 하지... 8개의 핀이 있는 7-세그먼트..
4알로 구성되어있어!! 하면 8*4=32핀... 그리하여 제어칩이 따로 들어간다.. 외부에서 신호를 주면
내부 디지털소자가 알맞게 숫자를 표시하는거시지... 플립플롭,먹스,디먹스등 머 꼬아 놨것지..
아니면 간단한 cpu를 사용하던지...

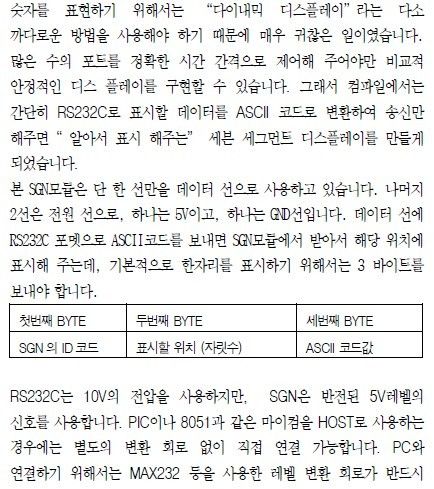

아래는 7-segment 모듈에 관한 설명...
죨 짜증이다... 이넘의.. 플그램... '알아서 표시 해주는...'은 전원만 연결하면 동작되어야 하는거지~
하드웨어가 단순해지기 위해 프로그램으로 제어를 하는데
나는 하드웨어지!!! 왜! 자판을 도닥거려서 검증을해야되?!... 뭐 간단한 프로그램 짤수도 있지만
귀찮음...ㅋ
우야떤... 메르디안 FM튜너... 세그먼트 모듈부터 제어소자까지(7모듈-프런트기판-와이어-제어기판-제어칩) 테스터기로 확인했어... 전부 쇼트 확인해써~~ 징징징
저건 7모듈 내부 led가 죽은게야...징징징
#2번...

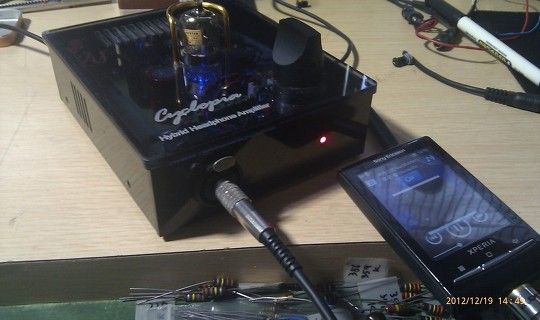

외눈박이님의 진공관하이브리드 앰프... 전원 만들어 주는게 임무!!!!
하스 신정섭님의 회로 가틈.....
+24V DC...
일딴 SMPS로 들으면 깔끔하다... 허나.. 뭔가 부족하다... 뭘까...? -_-;;
우야뜬 트랜스포머로 구성된 전원 사용....
또 험!!!!! 험험험!!!!!!!
몇번 .. 해봐야 3번정도구나.. 구성했던 liner power 쪽을 좀 파봐야 긋따..
항상 험이 발생했음... 해봐서 안되면 걍 smps로 보낼꺼임..ㅋㅋ
리니어타입의(트랜스포머 + 브릿지정류 + cap) 아답타로는 엄청난 험이 발생하여 레귤레이터도 이용해봤지만 역시 험이 발생.... 이건 좀더 해봐야 할듯... 브릿지 다이오드 마다 0.1uF 캡을 붙여봐야 할듯... 뭐.. 안데면 포기..ㅋ
#3
이... 이건...
1년전 내가 전해준.. 휴대용앰프..ㅋ 케이스 가공이 귀찮아 통으로 넘겼는데
통으로 다시 넘어옴..ㅋㅋㅋ
우야뜬 이젠... 케이스 가공 손에 익어서.. 뭐.. 간단히 구멍뚫고... 드라멜로 다듬고 해서...

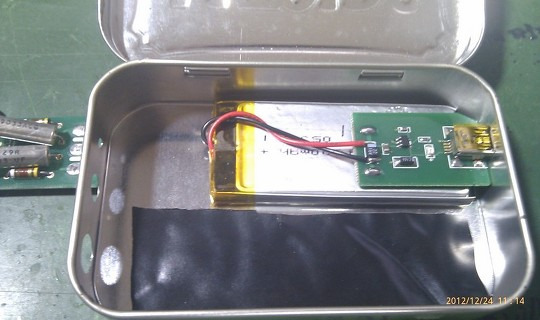

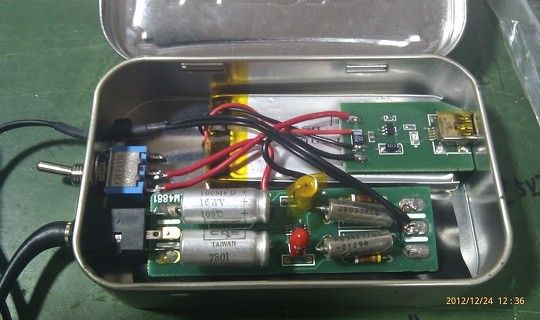

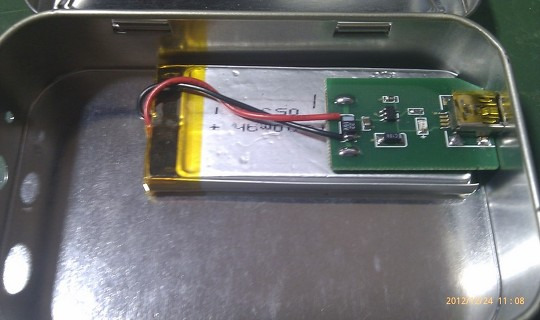

Li-po 1cell 밧데리와 간단한 충전회로 부착...
앰프자리 케이스와 쇼트나지 말라고 패드 깔아주고...
전원스위치 외부포트 뽑아주면 끝....
친절하게 포장까지....ㅎㅎ 서포트 뿐질렀으니..
소리는 저음이 너무 약하다... 입력쪽 커플 cap이 0.047uF 인가?? 보통 1uF 근처값을 쓰는데
이넘은 고음에 맞추자고 해서 그리 만든거 같다... ㅎㅎ 저음 약해~!!!! 난 몰라~~
