손님이 또 오셨음...

뀨뀨 2012. 10. 12. 15:58

이번엔 비벗형임... 타이밍 절묘함...



빨간부엉이님꺼 고쳐주니 바로 바톤터치...ㅎㅎ



비올라2라는 헤드폰진공관 앰프...



머... 고장났다해서 아직 소리도 몬들어 보았으나 만듬새는 조큼 정신엄음..



일딴 전원 넣자 연기가 모락모락~~~~





레귤레이터 바로 사망하셨습니다....

진공관 꼽힌 상태로 12V전원하구 GND 하구 찍어보니 3ohm.. 쇼트확인..

출력쪽 진공관 뽑으니 정상....   진공관이 오래되서 그런가??? 하구 마침 부품이(7812)이

있어 바로 교체...



담날 형한테 물어보니... '응 관교체하니 퍽난거임' 확인..ㅋㅋㅋ

핀맵이 다른 관을 교체하여 레귤레이터 고장나구 앞쪽 초단 앰프도 사망...

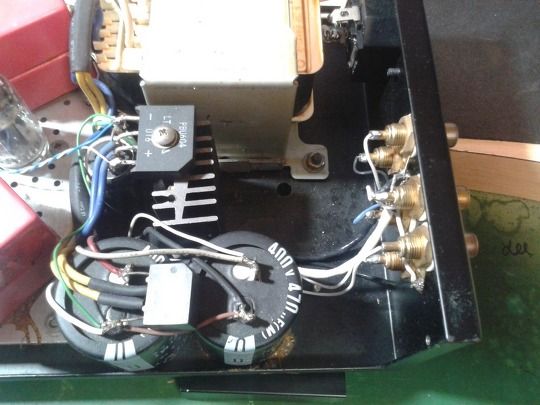

전원부는 무시무시하게 300VDC 12VDC 두개로 구성됨... 전원 off 후 완전방전 기다리지 몬해

전기 몇번 먹음..







정확하지는 않지만... 출력캡 빨간색 두칸.. WIMA같구..  전원회로에 인덕터들어가구 출력단은

트랜스를 사용한건지...잘 몰것음...

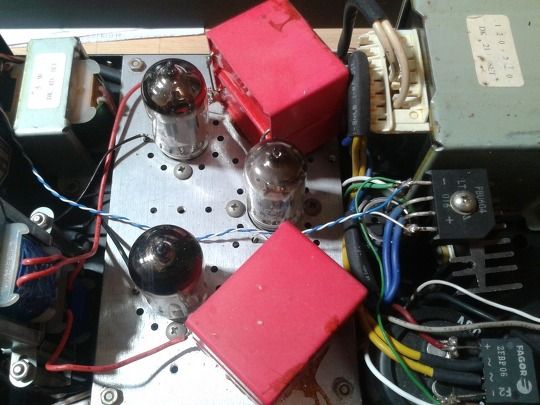

레귤레이터 교체 후 진공관 새거로 맞게 꼽음

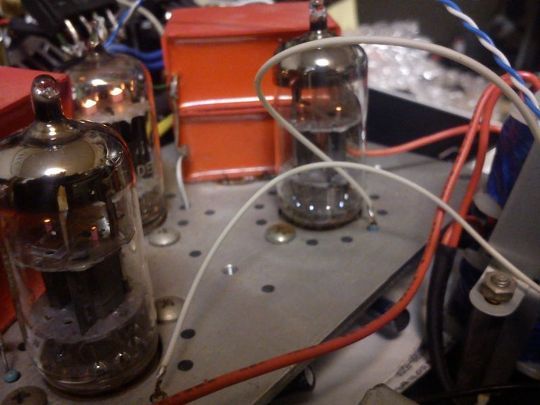

초단 12AT7, 출력단 5687

 이뿌게 불이 들어옴....

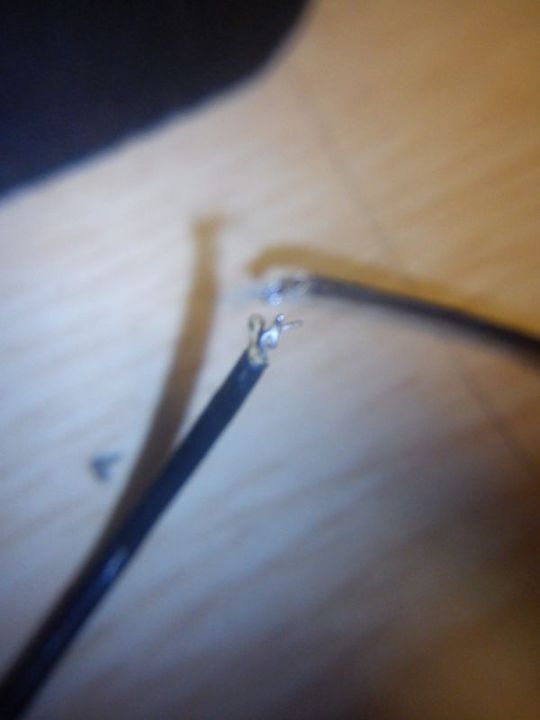

 출력쪽 와이어상태가 메롱이다 새로 교체해줌...

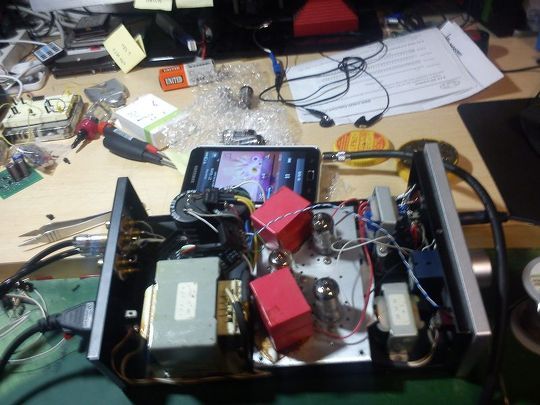

가조립 상태로 성능 확인....





역시 진공관 앰프는 조타능...  시디 연결해서 한시간정도 음악감상 후 끗~~



에로사항...

전기 무지먹었다능.... 내가... 내압400V에 470uF짜리 캡이라 방전하는데 오래걸림...

진공관자체가 A-Class 타입이라..(맞나?) 열이 많이 발생..
